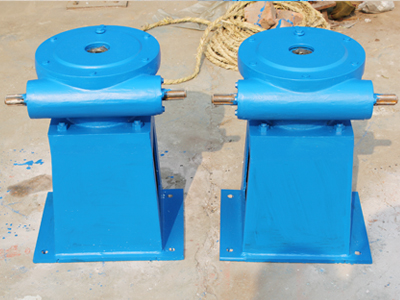

手搖啟閉機 又稱為手動螺桿啟閉機,它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能,閘門可停留在_位置。并且配有防盜嘴及專用扳手,具有防盜水功 能.螺桿啟閉機具有轉向變速快，手搖啟動。搖動輕巧，啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。 螺桿式啟閉機主要有：LQ手搖式螺桿啟閉機（3T—50T）、LQ手電式螺桿啟閉機（3T—50T）、LQ側搖式螺桿啟閉機（0.3T—5T）、LQ手推 式螺桿啟閉機（0.5T—2T）、LQ手扳式螺桿式啟閉機（0.5T—2T）。該系列產品設計合理，操作簡便，靈活，便于安裝，平原山區有電無電均可使 用，并具有防盜水功能，安全可靠。主要用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。 　　



螺桿啟閉機的安裝步驟：



1、在安裝螺桿啟閉機時_要保持底座基礎布置平面水平180º；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸 線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。 　　

 2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與 閘門連接。 　　

 3、對于安裝啟閉機的基礎_穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支 撐，更不得進行試調和試運轉。 　　

4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不_過正負3mm,高程偏差不_過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。 　　

5、 對于產品的電氣設備的安裝，_符合圖紙及說明書的規定，全部電氣設備均可靠的接地。 　　

6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。 　　



螺桿啟閉機調試方法及注意事項：



1、當啟閉機在無荷載的情況下,_三相電流不平衡不_過正負10%，并測出電流值。 　　

2、對于上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并 固定在螺桿上。 　　

3、對于啟閉機的主令控制器調整，__閘門升降到上、下限位時的誤差不_過1cm。 　　

4、安裝后，_要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。
